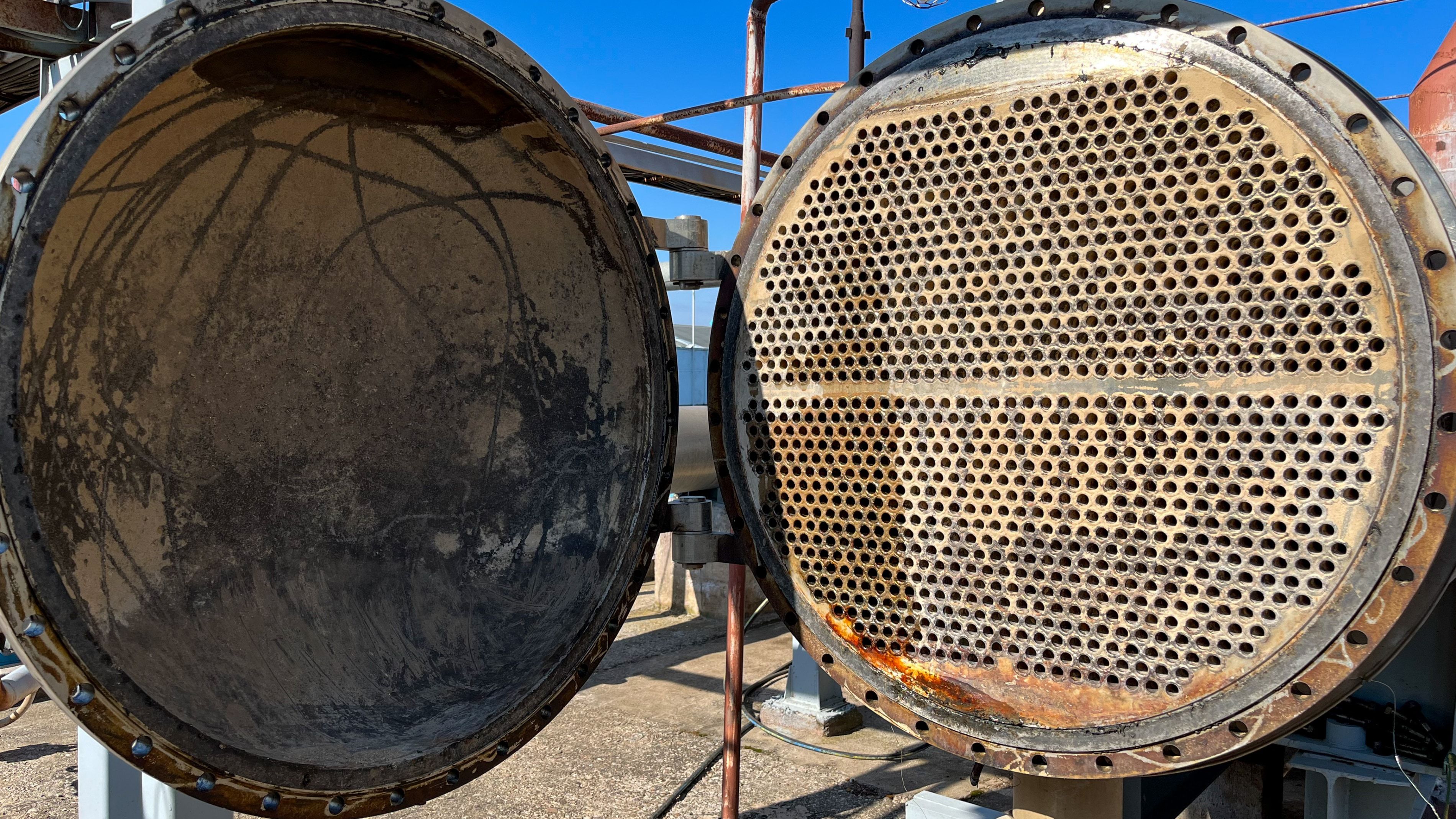

Intercambiador de calor de carcasa y tubo de acero en planta industrial
servicio

Fabricación de intercambiadores de calor a medida

Recibe el presupuesto técnico de una calderería europea especializada para tu intercambiador de carcasa y tubo: diseño térmico y mecánico bajo estándar TEMA y Directiva PED 2014/68/UE con EN 13445 o ASME VIII. Con plano, soldadores cualificados y presupuesto sin compromiso.

Tipos de intercambiadores que se fabrican

El tipo de intercambiador se elige según el servicio térmico y el mantenimiento previsto.

Carcasa y tubo (shell & tube)

El más extendido en industria de proceso, bajo estándar TEMA. Admite alta presión y temperatura y un amplio rango de fluidos.

  • · TEMA
  • · Cabezal fijo
  • · Cabezal flotante

Haz tubular extraíble

Configuración que permite extraer el haz para limpieza y mantenimiento, indicada para fluidos con tendencia al ensuciamiento.

  • · Mantenimiento
  • · Limpieza
  • · Fouling

Condensadores y recalentadores

Equipos de cambio de fase para condensar vapor o recalentar fluido de proceso, diseñados a medida del balance térmico.

  • · Condensación
  • · Recalentamiento

Intercambiadores en materiales especiales

En Duplex o aleaciones cuando el fluido es corrosivo o la temperatura exige resistencia adicional.

  • · Duplex
  • · Aleaciones
  • · Corrosión

Ejemplos en 3D

Intercambiadores de calor en 3D

Cambia de modelo y gíralo para ver cómo se construye cada equipo.

Ejemplo

Intercambiador de carcasa y tubos

Arrastra para girar · rueda para acercar

Forjcal

Son ejemplos. Los modelos son ilustrativos, para ver los distintos tipos de equipo. No son diseños ni planos de fabricación: cada equipo real se calcula y se fabrica para su proceso.

Solicita tu presupuesto →

Ventajas de tu proyecto de fabricación de intercambiadores de calor

Diseño térmico según tu servicio

La calderería dimensiona el intercambiador a partir de los caudales, las temperaturas de entrada y salida y las propiedades de los fluidos. Recibes un equipo con la superficie de intercambio calculada para tu duty real, no un modelo de catálogo.

Diseño mecánico bajo código de equipos a presión

Cuando el equipo trabaja a presión, se fabrica bajo PED 2014/68/UE con EN 13445 o ASME VIII, con soldadores cualificados según ISO 3834-2 y los ensayos no destructivos documentados.

Una calderería especializada en tu caso

Tu hoja de datos llega a una calderería compatible. Recibes un presupuesto completo —superficie, materiales, ensayos y plazo— para decidir por criterio técnico.

Haz tubular y materiales según el fluido

La selección de tubos, placas tubulares y deflectores se ajusta a la corrosión y la temperatura de cada fluido: acero al carbono, inoxidable, Duplex o aleaciones especiales según el servicio.

Cómo recibes tu presupuesto de fabricación de intercambiadores de calor

  1. 1

    Detallas tu servicio térmico

    Indicas caudales, temperaturas de entrada y salida, presión, fluidos y código aplicable. Con una hoja de datos térmica, el presupuesto es más preciso.

  2. 2

    Tu consulta llega a una calderería compatible

    La solicitud se traslada a un fabricante europeo especializado con capacidad de diseño térmico y mecánico de intercambiadores.

  3. 3

    Recibes el presupuesto de una calderería especializada

    Recibes el presupuesto técnico de la calderería —superficie, materiales, código, ensayos, plazo—.

  4. 4

    Decides con criterio

    El contrato, la fabricación y la garantía se formalizan directamente entre tu empresa y la calderería seleccionada. Si necesitas aclarar algún punto del presupuesto, te ayudamos a interpretarlo.

Sectores que encargan intercambiadores de calor

El servicio térmico y el fluido definen el tipo, el material y el código del intercambiador.

  • Química
  • Petroquímica y refino
  • Alimentaria y bebidas
  • Energía y cogeneración
  • Tratamiento de aguas
  • Farmacéutica

Marco normativo de los intercambiadores de calor

Un intercambiador de calor a presión es un equipo a presión y se fabrica bajo código, con un estándar de diseño específico.

  • TEMA

    Estándar de la Tubular Exchanger Manufacturers Association para el diseño mecánico y constructivo de intercambiadores de carcasa y tubo (clases R, C, B).

  • Directiva PED 2014/68/UE

    Directiva europea de equipos a presión: clasifica el intercambiador por riesgo y fija la evaluación de conformidad y el marcado CE.

  • EN 13445 / ASME VIII

    Códigos de recipientes a presión aplicables a la carcasa y los cabezales. ASME VIII se exige con frecuencia en petroquímica y refino.

  • ISO 3834-2 y WPS/PQR

    Requisitos de calidad en soldadura y cualificación de procedimientos y soldadores, críticos en la unión tubo-placa.

El código y el estándar aplicables dependen de la presión, la temperatura y el destino del equipo. Confírmalos con la calderería antes de la fabricación.

Un intercambiador de calor transfiere energía térmica entre dos fluidos sin mezclarlos. El más extendido en industria de proceso es el de carcasa y tubo, que se diseña en dos planos: el térmico (la superficie necesaria para el duty) y el mecánico (la construcción bajo estándar TEMA y código de equipos a presión). Se fabrica a medida del servicio.

Si estás especificando un intercambiador de calor para tu planta, pedir el presupuesto a una calderería especializada es la forma más rápida de decidir con criterio técnico: superficie, materiales, código y plazo.

Qué define la fabricación de un intercambiador de calor

El diseño parte de los caudales, las temperaturas de entrada y salida, la presión y las propiedades de los fluidos. De ahí salen la superficie de intercambio, el número y la disposición de tubos, los deflectores y los materiales. La unión tubo-placa es la zona crítica que marca la fiabilidad del equipo.

De qué depende el precio de un intercambiador de calor

El coste lo marcan la superficie de intercambio, los materiales del haz y la carcasa, la presión de diseño y el código exigido. Con esos valores en la hoja de datos, el presupuesto llega con el alcance y el precio bien definidos.

Intercambiadores de calor para industria de proceso

En química, petroquímica, alimentaria y energía, el intercambiador trabaja en continuo con fluidos a veces corrosivos o a alta temperatura. Por eso pesan la selección de materiales, la cualificación de la soldadura tubo-placa y los ensayos. Las caldererías especializadas entregan el diseño térmico y el dossier del equipo.

Cómo se fabrica un intercambiador de carcasa y tubo

La fabricación combina dos disciplinas: el diseño térmico (la superficie de intercambio para el duty) y el mecánico (la construcción bajo TEMA y código de equipos a presión). Se mecanizan las placas tubulares, se monta el haz de tubos, se sueldan o mandrilan las uniones tubo-placa —la zona crítica del equipo— y se cierra la carcasa con sus cabezales. El conjunto se somete a prueba de presión y a los ensayos no destructivos que exige la categoría antes del marcado conforme a PED.

Carcasa y tubo vs placas: cuándo se fabrica a medida

El intercambiador de placas es un equipo compacto y, en gran medida, de catálogo, idóneo para servicios limpios de baja-media presión. El de carcasa y tubo se fabrica a medida y admite alta presión y temperatura, fluidos sucios o corrosivos y materiales especiales (Duplex, aleaciones). Cuando el proceso industrial sale del rango de un equipo estándar, la fabricación a medida de carcasa y tubo es la vía —y es la que cubre Forjcal.

Economizadores: recuperar calor de los humos

Un caso particular de intercambiador es el economizador de caldera, que aprovecha el calor de los humos para precalentar el agua de alimentación. Los tipos y lo que define su diseño están en la página de economizadores para calderas industriales.

Cómo elegir un fabricante de intercambiadores de calor

Un intercambiador a medida se juzga por dos capacidades a la vez. La térmica: el fabricante debe poder dimensionar o revisar la superficie de intercambio para tu servicio, o trabajar con fiabilidad a partir de la hoja de datos de tu ingeniería. La mecánica: construir bajo TEMA y el código de equipos a presión que corresponda, con uniones tubo-placa cualificadas y mecanizado preciso de las placas tubulares. Al elegir fabricante de intercambiadores de calor, pide su experiencia con fluidos y materiales parecidos a los tuyos, el alcance de los ensayos y la documentación que entregan para el marcado CE. Los tipos de equipo y sus usos están en la guía de tipos de intercambiadores de calor industriales.

Aerorrefrigerantes: cuando el fluido se enfría con aire

Cuando no hay agua de refrigeración disponible o su consumo es caro, el calor se disipa al aire con un aerorrefrigerante: haces de tubos aleteados por los que circula el fluido y ventiladores que fuerzan el paso de aire. La parte a presión, es decir los cabezales y los tubos, se fabrica y se prueba como cualquier intercambiador bajo código, y la estructura y los ventiladores completan el equipo. Si tu proceso necesita un aerorrefrigerante a medida, inclúyelo en la misma solicitud de presupuesto que el resto de intercambiadores.

Fabricación de intercambiadores de calor a medida por provincia

Páginas adaptadas a la industria y a los trámites de cada provincia.

Preguntas frecuentes

¿Cuánto cuesta fabricar un intercambiador de calor a medida?

El precio depende de la superficie de intercambio, los materiales del haz y la carcasa, la presión de diseño y el código aplicable. A partir de tu hoja de datos térmica recibes el presupuesto de una calderería especializada, sin compromiso.

¿Qué es el estándar TEMA?

TEMA es el estándar de la Tubular Exchanger Manufacturers Association que define la construcción mecánica de los intercambiadores de carcasa y tubo, con clases (R, C, B) según la severidad del servicio. Se aplica junto al código de equipos a presión (EN 13445 o ASME VIII).

¿Qué materiales se usan en un intercambiador de calor?

Acero al carbono para servicio general, inoxidable para fluidos corrosivos, y Duplex o aleaciones especiales cuando la corrosión o la temperatura lo exigen. El haz tubular y la carcasa pueden ser de materiales distintos según cada fluido.

¿Un intercambiador de calor es un equipo a presión?

Cuando trabaja a presión, sí: se fabrica bajo la Directiva PED 2014/68/UE con EN 13445 o ASME VIII, además del estándar mecánico TEMA. La unión tubo-placa es una zona crítica que exige cualificación de soldadura específica.

¿Cómo se fabrica un intercambiador de calor?

En un intercambiador de carcasa y tubo se mecanizan las placas tubulares, se monta el haz de tubos y se sueldan o mandrilan las uniones tubo-placa —la zona crítica—, antes de cerrar la carcasa y los cabezales. El equipo se somete a prueba de presión y a ensayos no destructivos según su categoría, bajo TEMA y la Directiva PED.

¿Carcasa y tubo o placas? ¿Cuál conviene?

El intercambiador de placas es compacto y de catálogo, idóneo para servicios limpios de baja-media presión. El de carcasa y tubo se fabrica a medida y admite alta presión y temperatura, fluidos sucios o corrosivos y materiales especiales. Para procesos industriales fuera del rango estándar, la opción es carcasa y tubo a medida.

¿Forjcal fabrica los intercambiadores de calor?

No. Forjcal conecta tu proyecto con una calderería o un fabricante europeo especializado de intercambiadores de calor. El diseño térmico y mecánico, la fabricación, los ensayos y la garantía corren a cargo del taller seleccionado; tú recibes su presupuesto para decidir con criterio técnico.

Solicita presupuesto de tu intercambiador de calor

Detalla caudales, temperaturas, presión y fluidos. Tu consulta llega a una calderería europea especializada y recibes su presupuesto.
